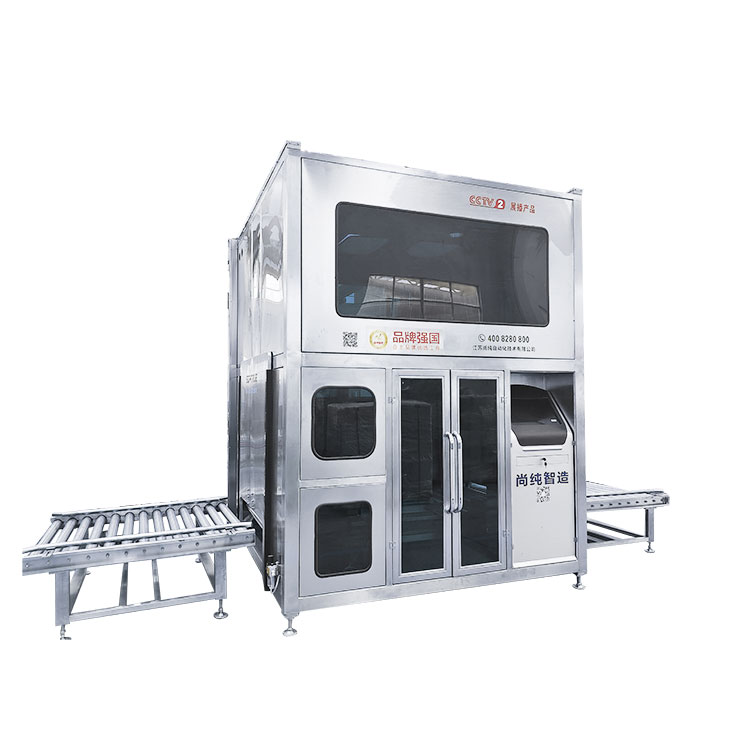

200L 1000L ቪዥዋል ሙሉ በሙሉ አውቶማቲክ መሙያ ማሽን

(የመሣሪያው ገጽታ እንደ ብጁ ተግባር ወይም ቴክኒካዊ ማሻሻያ ይለያያል፣ ለሥጋዊው ነገር ተገዢ ይሆናል።)

Somtrue ለአለም አቀፍ ደንበኞች የተሻሉ ምርቶችን እና አገልግሎቶችን ለማቅረብ ቁርጠኛ የሆነ ባለሙያ አምራች ነው። የእኛ 200L 1000L ምስላዊ ሙሉ በሙሉ አውቶማቲክ መሙያ ማሽን በአገር ውስጥ ገበያ ጥሩ ተቀባይነት ያለው ብቻ ሳይሆን በአለም አቀፍ ገበያም ሰፊ እውቅና አግኝቷል። በማያቋርጥ ጥረቶች እና ቀጣይነት ባለው አዲስ ፈጠራ፣ Somtrue እያደገ የመጣውን የአለም ደንበኞች ፍላጎት ለማሟላት የቴክኒክ ደረጃውን እና የማምረት አቅሙን ማሻሻል ቀጥሏል። በሁለቱም ወገኖች ጥረት እና ትብብር የተሻለ የወደፊት ሁኔታን እንፈጥራለን ብለን እናምናለን! ነባር ደንበኛም ሆነ አዲስ አጋር፣ ከእርስዎ ጋር አብረን ለማደግ እና የላቀ ስኬት እና ስኬት ለማግኘት እንጠባበቃለን። ፈተናውን በጋራ እንወጣ፣ ለደንበኞች የላቀ እሴት እንፍጠር፣ እና የኢንዱስትሪውን እድገትና እድገት እናካፍል!

200L 1000L ቪዥዋል ሙሉ በሙሉ አውቶማቲክ መሙያ ማሽን አጠቃላይ እይታ:

ለ 200L በርሜል ልዩ የፍንዳታ መከላከያ አካባቢ ለ 200L በርሜል (ትሪን ጨምሮ) ማሸግ የተነደፈ የማሰብ ችሎታ ያለው የማሸጊያ ዘዴ። የእይታ ፍለጋ አፍን በመጠቀም የ 200L በርሜል አውቶማቲክ መክፈቻ ፣ አውቶማቲክ ዳይቪንግ ፣ አውቶማቲክ ፈጣን መሙላት ፣ አውቶማቲክ መፍሰስ ፣ አውቶማቲክ የማተም ክር ሽፋን እና ሌሎች አጠቃላይ ሂደቶችን መገንዘብ ይችላል።

የመሙያ ዋናው ክፍል መስኮቱን ማየት የሚችል የአካባቢ ጥበቃ ፍሬም ይቀበላል, እና በራስ-ሰር ወደ ውስጥ እና ወደ ባልዲው ውስጥ በሩን ያንቀሳቅሳል, ይህም በሚሞላበት ጊዜ የተዘጋ ቦታ ይፈጥራል. የዚህ ማሽን የኤሌክትሪክ መቆጣጠሪያ ክፍል PLC ፕሮግራሚንግ ተቆጣጣሪ, የመለኪያ ሞጁል, የእይታ ስርዓት, ወዘተ, በጠንካራ የቁጥጥር ችሎታ እና ከፍተኛ አውቶሜሽን ያካትታል. በርሜል መሙላት ተግባር, የበርሜል አፍ መሙላት አይፈቀድም, የቁሳቁሶች ብክነትን እና ብክለትን ለማስወገድ, የማሽኑ ኤሌክትሮሜካኒካል ውህደት ፍጹም አፈፃፀም ሆኗል.

የመሙያ መጠን ቁጥጥርን ለመገንዘብ የመመዘን የሥራ መርህ ጥቅም ላይ ይውላል. የመሙያ ቫልቭ መክፈቻ ጊዜ በፕሮግራም ተቆጣጣሪ PLC ቁጥጥር ይደረግበታል, እና ቁሱ ወደ (ወይም በፓምፕ ምግብ ውስጥ በማጓጓዝ) ወደ መያዣው ውስጥ ይገባል. የዚህ ማሽን የመሙያ ክፍል በፍጥነት መሙላት እና በዝግታ መሙላት በድርብ ወፍራም እና ቀጭን የቧንቧ መስመር በኩል ይገነዘባል, እና የዘገየ የመሙያ ፍሰት ይስተካከላል. በመሙላት የመጀመሪያ ጊዜ, ድርብ የቧንቧ መስመር በአንድ ጊዜ ይከፈታል. ከመሙያ ጊዜ በኋላ, የመጥለቅያ ሲሊንደር ወደ በርሜል አፍ ቦታ ይወጣል, ጥሬው የቧንቧ መስመር ይዘጋል, እና ቀጭን የቧንቧ መስመር ስብስብ አጠቃላይ የመሙያ መጠን እስኪቀንስ ድረስ ቀስ ብሎ መሙላት ይቀጥላል. አውቶማቲክ ሽክርክሪት ሽፋን በመሙላት መጨረሻ ላይ ይከናወናል.

መሳሪያዎቹ ፈጣን እና ቀርፋፋ የመሙያ መጠን ማዘጋጀት እና ማስተካከል የሚችል የክብደት እና የግብረመልስ ስርዓት አላቸው።

የንክኪ ስክሪኑ የአሁኑን ጊዜ፣የመሳሪያዎች ሩጫ ሁኔታ፣የመሙላት ክብደት፣የተጠራቀመ ውፅዓት እና ሌሎች ተግባራትን በአንድ ጊዜ ማሳየት ይችላል።

መሳሪያዎቹ የማንቂያ ደወል, የስህተት ማሳያ እና ፈጣን ማቀነባበሪያ እቅድ ተግባራት አሉት.

የመሙያ መስመሩ የመቆለፊያ መከላከያ ተግባር አለው, መሙላት በራስ-ሰር ይቆማል, እና መሙላት በሚኖርበት ጊዜ መሙላት በራስ-ሰር ይሞላል.

ይህ ማሽን በጠቅላላው ሽፋን የተገጠመለት ነው, የባልዲው ነጠላ ጎን ክፍት ነው, ተፈጥሯዊ አየር ማናፈሻን ይጠብቁ; ቀሪው የተዘጋ መዋቅር, በዊንዶውስ, እና በእጅ መቆጣጠሪያ አነስተኛ የአየር ማናፈሻ የተገጠመለት ነው.

ይህ ማሽን ሙሉ በሙሉ የተዘጋ ሽፋን ነው, ከግፊት መቆጣጠሪያ ጋር, መሳሪያውን ማይክሮሶርጅ መሙላት, የውጭ ጋዝ ወደ መሳሪያው ይቀንሳል.

ዋና ቴክኒካዊ መለኪያዎች:

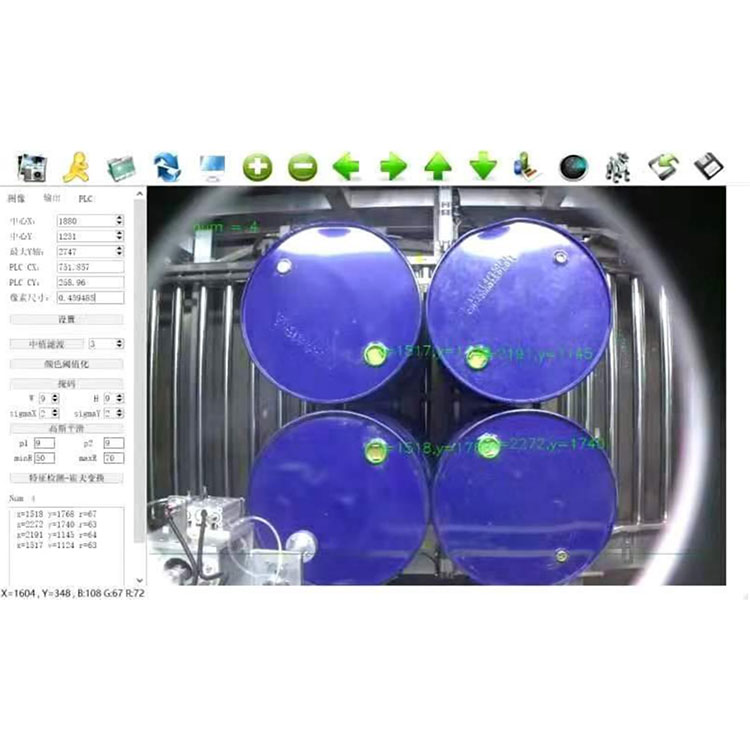

የእይታ አቀማመጥ ስርዓት

ራዕይ፡ የኢንዱስትሪ የማሰብ ችሎታ ያለው ካሜራ በመጠቀም፣ ወደ ምስላዊ ፍንዳታ ማግለል ማሽን ሳጥን ውስጥ ተጭኖ ለመስራት። የማሰብ ችሎታ ካለው ካሜራ እና የ PLC መቆጣጠሪያ ቅንጅት የሚንቀሳቀስ ሲስተም የመሙያውን ጠመንጃ ወደ በርሜል ወደብ ይጠቁማል።3 ዲ አስተባባሪ ተንቀሳቃሽ ሲስተም፡ የመመሪያ የባቡር ስርዓት እና የፍንዳታ መከላከያ ፍጥነት መቀነስ ሞተር።

ዋና ተግባር፡-

ራስ-ሰር ፍለጋ፡ የእይታ አቀማመጥ፣ የሚንቀሳቀስ ስርዓት ፍለጋን ማስተባበር፣ የጠመንጃ ጠብታ መሙላት።

ፈጣን እና ቀርፋፋ ድርብ-ፍጥነት አውቶማቲክ መጠናዊ መሙላት-የመሙላት ትክክለኛነት እና የማምረት አቅምን ለማረጋገጥ;

የመሙያ ቅጽ: በፈሳሽ ደረጃ ላይ ወይም በታች መሙላት;

የአየር ግፊት (pneumatic base) ቫልቭ ሁል ጊዜ ሰፊ ክፍት ነው ፣ ቀስ በቀስ የፊተኛው ጫፍ ፍሰት ወሰን ይጨምሩ - የመሙያውን የጠመንጃ መውጫ ፍሰት ፍጥነት ይቀንሱ።

የፈሳሽ ኩባያ ንድፍ - ከተፈሰሰ በኋላ የሚቀረው ፈሳሽ መፍሰስን ይቀንሱ;

አውቶማቲክ እና በእጅ የቁጥር መሙላት-ቀላል ቀዶ ጥገና እና ጥገና;

አውቶማቲክ ልጣጭ ተግባር-በትክክለኛነት ላይ መያዣውን የመሙላት የማይጣጣሙ የክብደት ምክንያቶች ተጽእኖን ያሸንፋል;

እሴት ነጥብ የሚስተካከለው - መጠናዊ መሙላት ለብዙ የክብደት ክልሎች ተስማሚ;

ራስ-ሰር ምርመራ, የስህተት ማንቂያ-የስርዓቱን ስራ አስተማማኝነት ማሻሻል;

የደህንነት ጥልፍልፍ-ባልዲ በቦታው, ሽጉጥ ወደታች ይረጫል; ሽጉጥ ከላይ በርሜል መመለስ;

ራስን መቆለፍ መቆጣጠሪያ - ከመሙላቱ በፊት አፍንጫውን ይፈትሹ;

የምርት ማቀናበሪያ ማከማቻ-የተለያዩ የተለያዩ ምርቶችን ሊያከማች ይችላል የክብደት ስብስብ እሴት እና ተዛማጅ የፔሮፊክ መለኪያዎች;

የመሙላት ስህተትን መቻቻል ማወቅ-ራስ-ሰር መለየት;

የንክኪ ማያ ገጽ-የቻይንኛ በይነገጽ ፣ የሚታወቅ ፣ ምቹ መቼት።

የማንቂያ ደወል - እስከ ውድቀት ነጥብ ድረስ ትክክለኛ።

ራስ-ሰር ቁጥጥር ስርዓት

ሙሉው መስመር በበርካታ የ PLC ስርዓቶች የተዋቀረ ነው, እነሱ በተናጥል ቁጥጥር ሊደረግባቸው እና እርስ በእርሳቸው መያያዝ ይችላሉ. የስርዓት ራስን የመፈተሽ ፣ የስህተት ማሳያ ማንቂያ ፣ ትክክለኛነት ፣ ፍጥነት ፣ ውፅዓት ፣ ወዘተ ተግባራት አሉት ። ዝርዝር የቧንቧ መቆጣጠሪያ ሂደት ፍሰት ገበታ እና የሎጂክ ንድፍ ያቅርቡ.

የመሙያ ቁሳቁስ አይነት፣ ብዛት ባች፣ ቀን፣ ክብደት በበርሜል፣ የማከማቻ ጊዜ እና ሌሎች የመቅጃ ተግባራትን ማከማቸት ይችላል።

የመሙያ ስርዓት እና ክፍት የማዞሪያ ካፕ ስርዓት

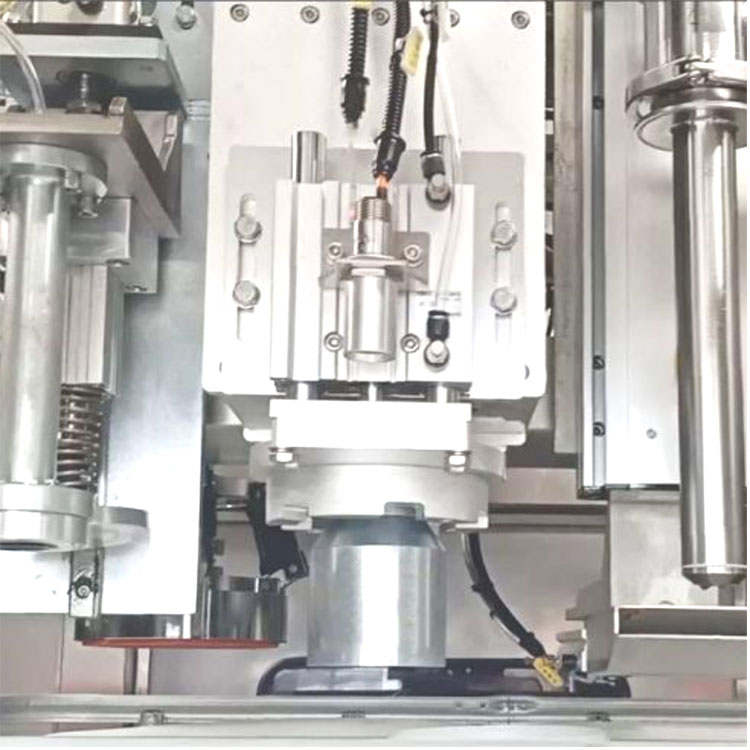

የሽጉጥ ጭንቅላትን መሙላት: በውጫዊ እገዳ መልክ, በመሙላት ጊዜ በራስ-ሰር ወደ በርሜል አፍ (የበርሜል የታችኛው ክፍል) ይወርዳል እና ከመሙላቱ በኋላ በራስ-ሰር ይነሳል. የመሙያ ሽጉጥ ጭንቅላት ባዶ ንድፍ ነው, እና ቁሳቁሶቹ እንዳይረጩ ለመከላከል የጠመንጃው ራስ ከተዘጋ በኋላ ሊጸዳ ይችላል.

የመሙያ ሽጉጥ ጭንቅላት የታችኛው ክፍል በሲሊንደሩ የተዘረጋ ፈሳሽ ሳህን ይቀርባል. ከመሙላቱ በኋላ, የመሙያ ጭንቅላት ይነሳል እና የእቃ ማራዘሚያው እቃው የማሸጊያውን እና የማስተላለፊያውን መስመር አካል እንዳይበክል ለመከላከል የውኃ መውረጃ ጠፍጣፋው ይዘልቃል. የፈሳሽ ማገናኛ ዲስክ የተሰራው በነጻ እጅ ለመበተን ነው, ይህም ያለመሳሪያዎች ሊበታተን የሚችል እና ለማጽዳት ምቹ ነው.

ክፈት፣ ስፒን የሽፋን ክፍል፡ የኩባንያውን የፈጠራ ባለቤትነት ቴክኖሎጂ በመጠቀም የ rotary cover head and the barrel surface vertical, እና ለስላሳ, ሽፋኑን ለመክፈት ቀላል እና የሚሽከረከር ሽፋን, ሽፋኑን አያበላሹ, ሽፋኑን አይጎዱ. , ጥብቅ ሽፋን የማተም ዲግሪ ከፍተኛ ነው.

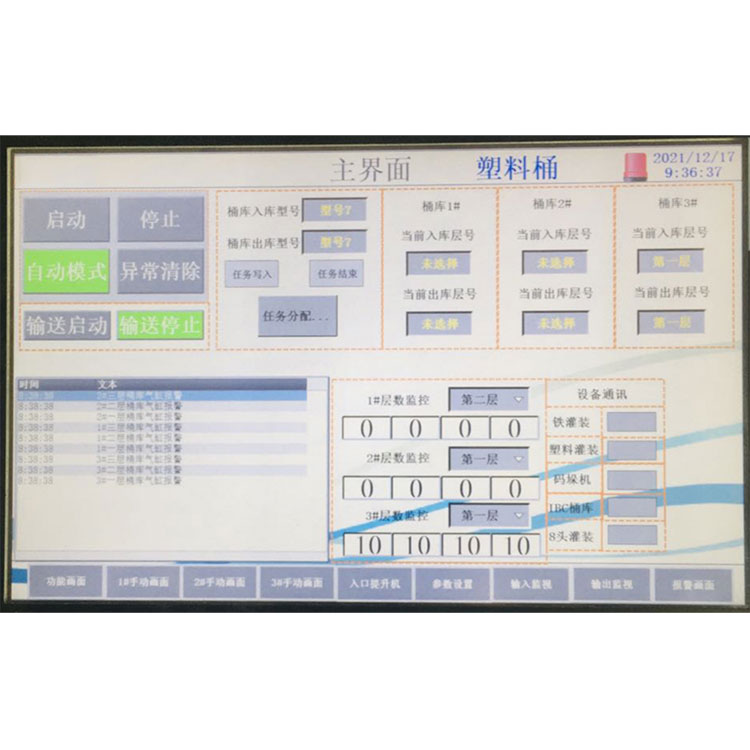

የንክኪ ማያ ገጽ እና የመለኪያ ስርዓት

የቁሳቁስ ሙሌት መለኪያ ቅንብር እና ክዋኔ በንክኪ ማያ ክዋኔ፣ ቀላል እና ሊታወቅ የሚችል፣ እና በሙቀት ማሳያ፣ የስህተት ምርመራ እና ማንቂያ፣ ፈጣን ተግባር። የማህደረ ትውስታ ማከማቻ ፕሮግራም ተግባር አለው፣ በርካታ መለኪያዎችን ማከማቸት እና ታሪካዊ መረጃዎችን ማየት ይችላል። የመለኪያ ልዩነትን በራስ-ሰር ማስላት ይችላል, እና ለተለያዩ ፕሮግራሞች ሊሰየም ይችላል, የተለያዩ ዝርዝሮችን ይቀይሩ ወይም የምርት አቅምን ይቀይሩ, የተለያዩ መለኪያዎችን ማስተካከል ብቻ ያስፈልገዋል, የስራውን ውጤታማነት ያሻሽላል. የክብደት ስርዓቱ የመሙላቱን ትክክለኛነት ለማረጋገጥ ታዋቂውን የአሜሪካ የምርት ስም ዳሳሽ ይቀበላል። በተጨማሪም ስርዓቱ የዘይት ጥበቃ ተግባር አለው, እና አነፍናፊው ለመጫን, ለማስወገድ እና ለመጠገን ምቹ ነው.

የመለኪያ ጠረጴዛው የመከላከያ ተግባር አለው, የጠመንጃው በርሜል ጭንቅላት, የጠመንጃው ራስ በራስ-ሰር ይመለሳል. እና በከፍተኛው የመሙያ ጊዜ የተጠበቀ።

የደህንነት ጥልፍልፍ

በመጋቢው ጣቢያ ላይ የደህንነት መቆራረጥ፡-

በመመገብ ጊዜ ቁልፍ ቁጥር 1 እና 2 ጫን። ትሪው ከላይ ሲቀመጥ እና ሲጓጓዝ ቁልፉን # 1 ይጫኑ እና ከዚያ የመገጣጠሚያው መስመር ቁጥር 1 ምልክት ይይዛል እና ትሪው ወደ ቁጥር 1 መሙያ መሳሪያዎች ያቀርባል.

በድጋሚ, ትሪው ላይ ሲቀመጥ እና ሲጓጓዝ, ቁ.2 ቁልፍን ይጫኑ. ከዚያም የመሰብሰቢያው መስመር ቁጥር 2 ምልክትን ይይዛል እና ትሪውን ወደ ቁጥር 2 መሙያ መሳሪያዎች ያቀርባል.

ቁ. 1 መሙላት ተለቅቋል, የመሰብሰቢያው መስመር ቁጥር 1 የማጠናቀቂያ ምልክት ይይዛል, እና ወደ ቀጣዩ ጣቢያ ወደ ቁጥር 2 መሙላት አይሄድም.

የደህንነት መሃከል መሙላት;

ጥጋብ መውጣት፡

የደህንነት በር ሲከፈት, የአሁኑን እርምጃ ለአፍታ አቁም;

የደህንነት በር ከተዘጋ በኋላ, ያልተለመደው የመዳረሻ መቆጣጠሪያው ይወገዳል, እና መሙላቱ መደበኛውን ሥራ ለማጠናቀቅ ይቀጥላል.

የመጥለቅያ ጥልፍልፍ;

ከመሙያው ባልዲው አፍ ውጭ ፣ ያልተለመደ የግፊት ግፊት ማንቂያ ይነሳል ፣ እና የመሙያ ጭንቅላት ወደ መጀመሪያው ቦታ ይወጣል እና በእጅ ጣልቃ ገብነት ይፈታል።

ከመጠን በላይ ክብደት መሙላት;

የመሙያ ሙከራ መሙላት የትርፍ ሰዓት, ​​መላው ማሽን መሙላት ማቆም, ማንቂያ, ለመፍታት በእጅ ጣልቃ.

የሚሰካ ማንቂያ መሙላት

ካሜራው ያልተለመደ ማንቂያ ይወስዳል

ያልተለመደ ገቢ እና ወጪ ቁሳዊ ማንቂያ

Somtrue በፈጠራ እና በሙያዊ እውቀት የተሞላ የንድፍ እና የማኑፋክቸሪንግ ቡድን አለው። የእኛ ቡድን አባላት ልምድ ያላቸው እና ሰፊ የኢንዱስትሪ እውቀት እና ቴክኒካል እውቀት ያላቸው ናቸው። የምርት ዲዛይን፣ የሂደት እቅድ ወይም መሳሪያ ማምረቻ ቢሆን ለዝርዝር ትኩረት እንሰጣለን እና ለላቀ ስራ እንጥራለን። ጂያንግሱ ሻንግቹን የደንበኞችን ልዩ ልዩ ፍላጎቶች ለማሟላት ከፍተኛ ጥራት ያላቸውን ምርቶች እና አገልግሎቶችን ለማቅረብ እንዲችሉ ያደረገው የዚህ ባለሙያ ቡድን ያላሰለሰ ጥረት እና ድንቅ ችሎታ ነው ብለን እናምናለን።
